Mini bobina de Tesla (Kacher Brovina).
Con repuestos de electronica he aconseguido crear una simple bobina de Tesla con transistor D209L.
Esta bobina funciona con un transistor bipolar tipo NPN, 2SD209L, que encontré en una fuente de alimentación FSP de 350W vieja de PC que no necesitaba. Para la bobina primaria he usado el alambre de un inductor, también de la fuente de alimentación. El hilo utilizado para la bobina secundaria ha sido de un motor pequeño de 230 V, que hace girar un calentador de un lado a otro. Es de tan solo 0,1 mm de diámetro, básicamente del grosor de un pelo.

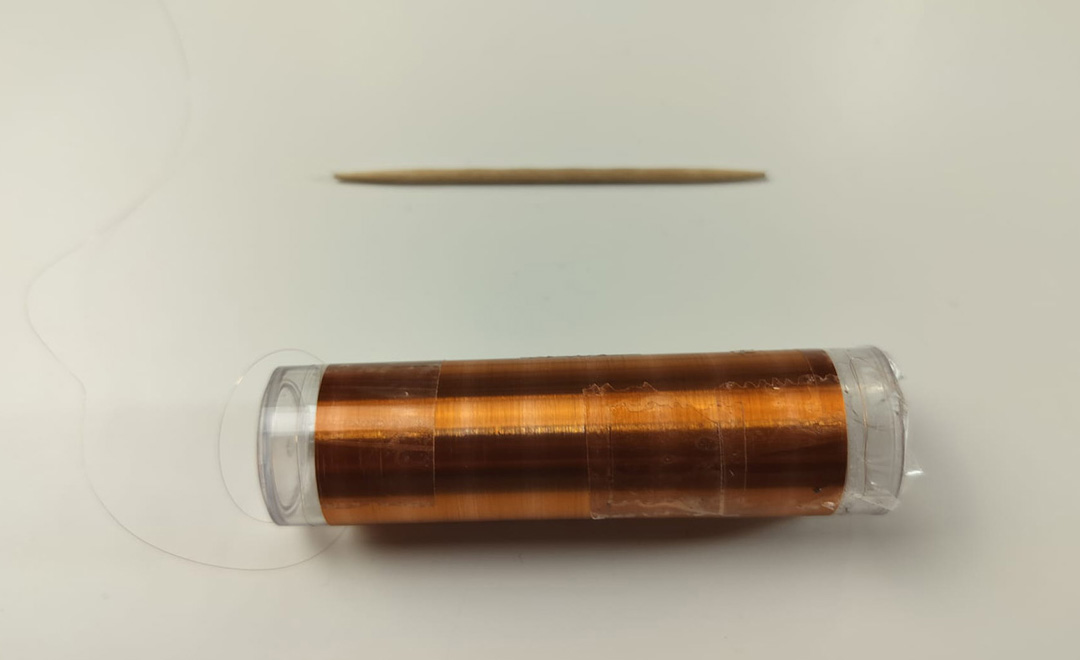

Bobina secundaria: hilo de 0.1 mm de diámetro.

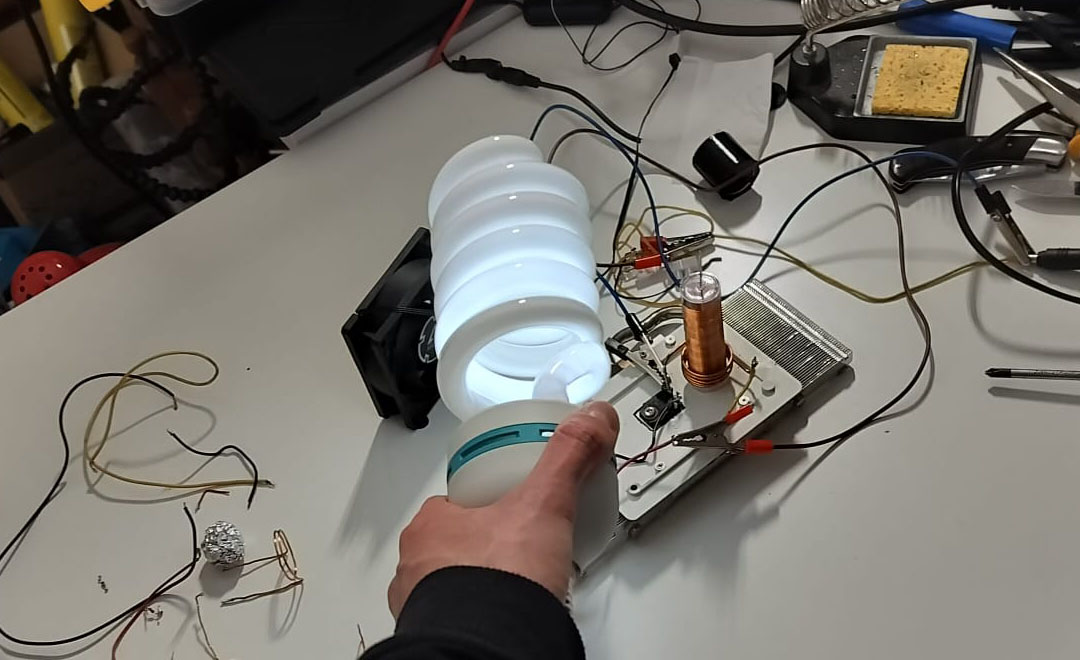

Iluminación de la bombilla fluorescente.

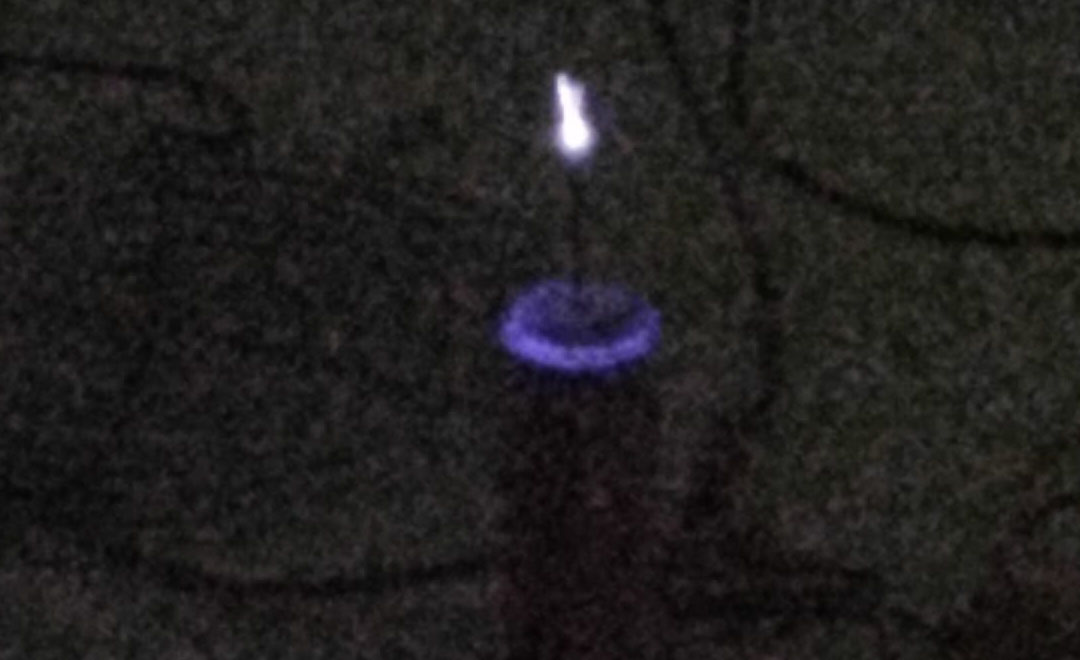

El streamer de la bobina.
Como se puede apreciar, el streamer es bastante largo gracias al uso de un voltaje de 24V y a las 5 vueltas en la bobina primaria. Tras varias pruebas, esta resultó ser la cantidad más equilibrada, ya que con solo 4 vueltas el calor en la bobina secundaria empezaba a fundir el acrílico.
Para proteger la fuente de alimentación, estabilizar el flujo de energía y eliminar parásitos, se utilizó un condensador cerámico de 10 nF (103), un condensador de película (X2 275VAC) y dos condensadores electrolíticos de 820 µF a 200V (usados por disponibilidad). Además, se añadió un diodo rápido 1N4148 entre la base y el emisor del transistor.
